איך מייצרים תעלות פח למיזוג אוויר?

מבוא

תעלות פח הן חלק מרכזי בכל מערכת מיזוג אוויר – הן אלה שמעבירות את האוויר הממוזג מהיחידה המרכזית לכל חדר ומרחב במבנה. מאחורי כל תעלה שנראית פשוטה מבחוץ עומד תהליך ייצור מדויק, שמשלב בחירת חומר נכונה, עיבוד פח מקצועי וציוד ייעודי. במאמר הזה נסביר איך תעלת פח – מלבנית, עגולה או ספירלית – עוברת מגליל פח שטוח למוצר מוגמר שמותקן בשטח.

למה זה לא “רק לכופף פח”

תעלת מיזוג אוויר צריכה לעמוד בלחץ אוויר מתמשך, למנוע דליפות, ולהישאר יציבה שנים רבות בלי לרעוד או להתעוות. בגלל זה תהליך הייצור כפוף לתקנים מקצועיים (בעולם – בעיקר תקן SMACNA האמריקאי) שקובעים עובי פח מינימלי, שיטות חיזוק, סוגי חיבורים ורמות אטימות מותרות – הכול בהתאם לגודל התעלה ולעומס הלחץ שהיא צריכה לשאת.

שלב 1: בחירת החומר

הרוב המכריע של תעלות המיזוג בעולם מיוצרות מפח מגולוון (פלדה עם ציפוי אבץ) – חומר שמספק הגנה טובה מקורוזיה, קל לעיבוד (חיתוך, כיפוף, זיגה) ומתאים במיוחד לייצור סדרתי. פלדת אל-חלד (Stainless Steel) נשמרת בעיקר לסביבות קיצוניות – כמו מפעלי מזון, בתי חולים או אזורים לחים – בגלל העלות הגבוהה יותר שלה.

שלב 2: חיתוך

תהליך הייצור מתחיל בחיתוך הפח למידות המדויקות הנדרשות. יש שתי גישות עיקריות:

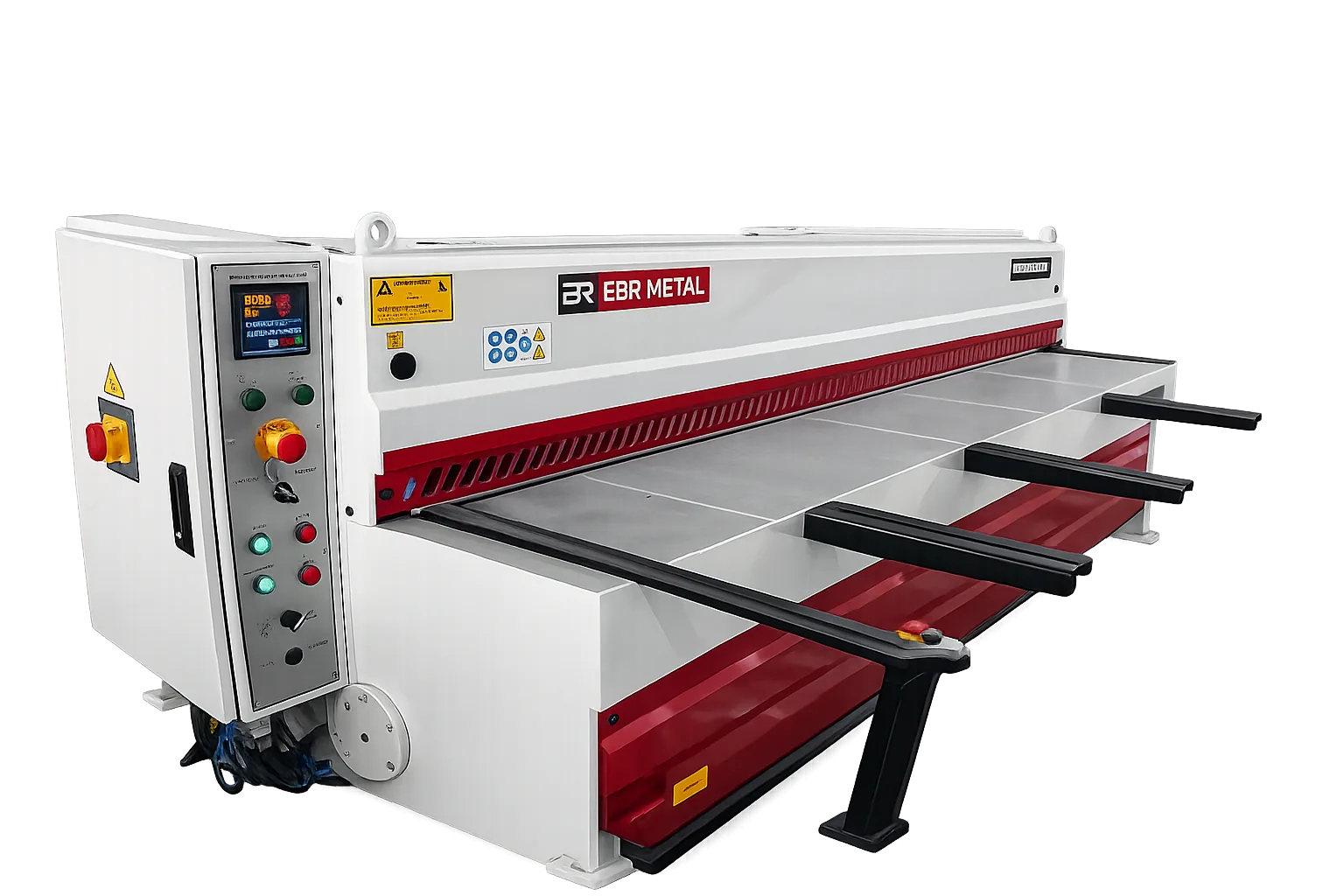

• חיתוך מכני – באמצעות מכונות גזירה (גליוטינה), מתאים בעיקר לחיתוכים ישרים ועבודה מהירה.
• חיתוך CNC – כגון פייבר לייזר, לחיתוכים מורכבים ומדויקים יותר, כולל צורות לא סטנדרטיות.

שלב 3: עיבוד וצורה

זהו לב התהליך – השלב שבו הפח השטוח הופך לרכיב תלת-ממדי:

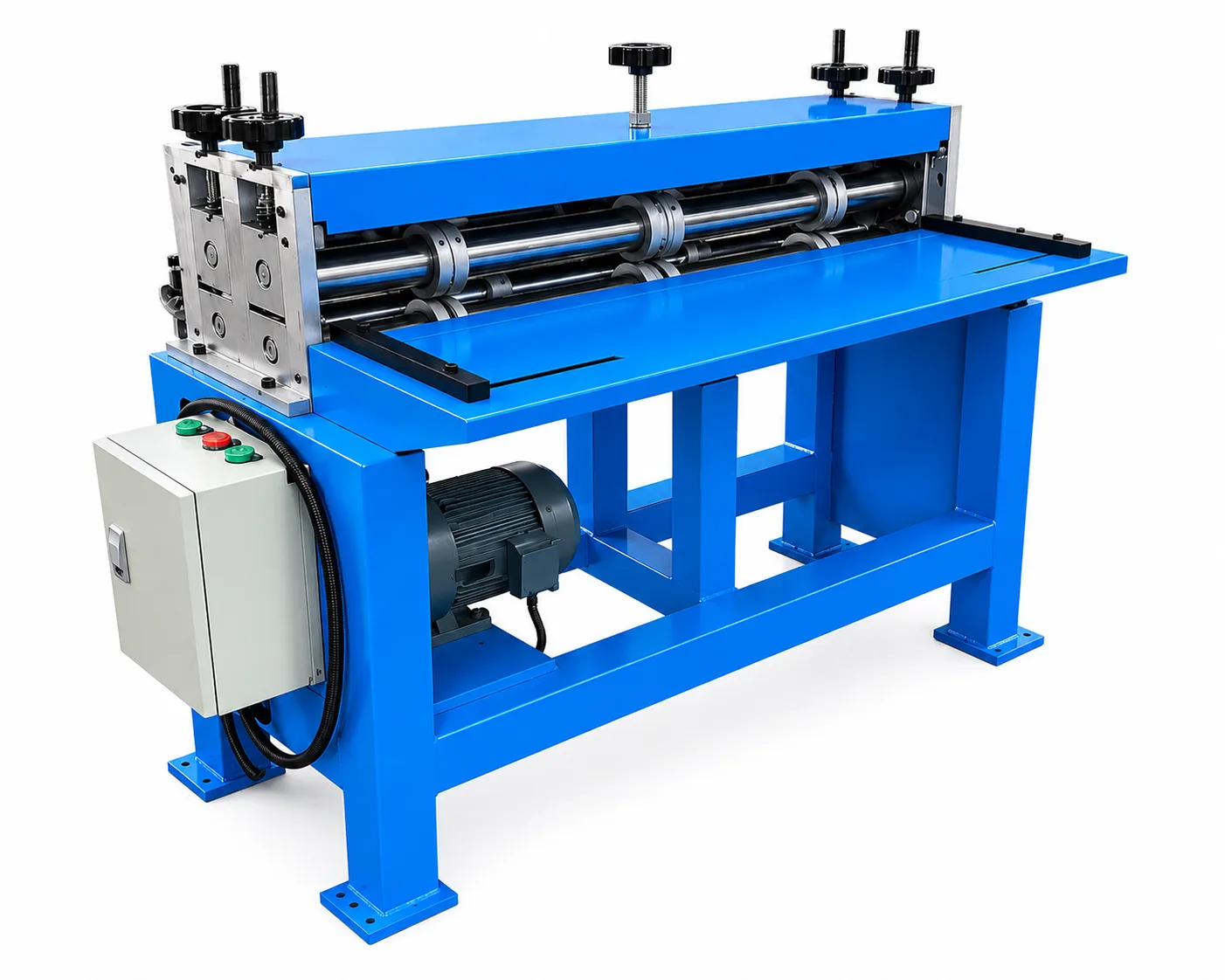

זיגה וחיזוק – על פחים גדולים מבצעים זיגה (עיבוי/הבלטה) כדי לחזק את דופן התעלה ולמנוע רעידות ורעש הנגרמים מזרימת אוויר בלחץ.

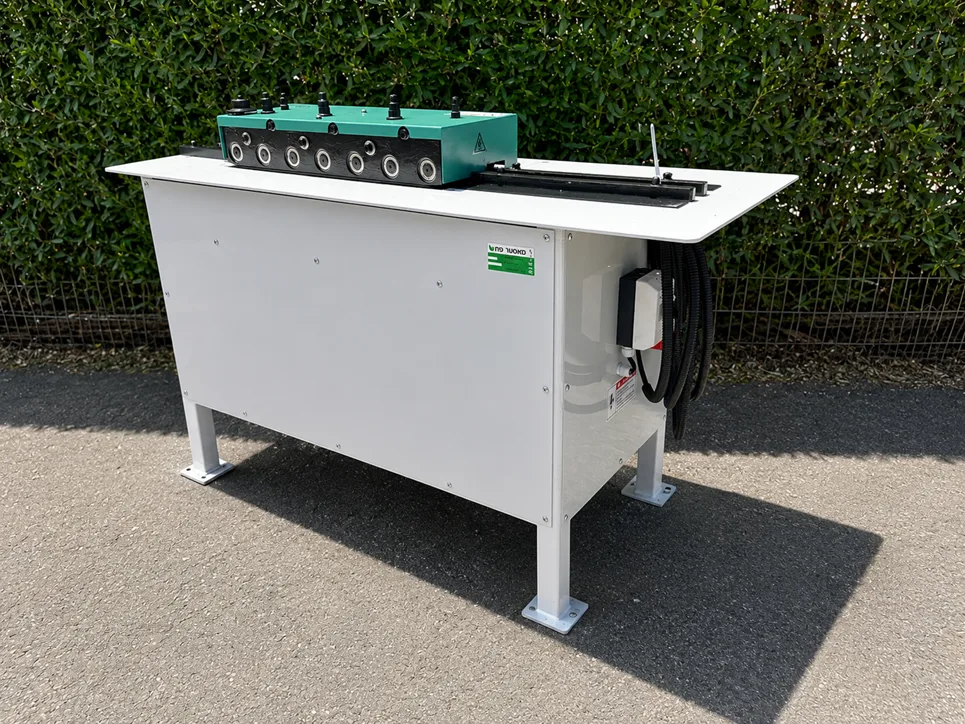

לוקפורמר – מכונה ייעודית שיוצרת מנעולים (לוק) בקצוות הפח, המאפשרים חיבור בין חלקי התעלה בלי ריתוך. סוג המנעול המדויק (כגון מנעול פיטסבורג) משפיע ישירות על החוזק והאטימות של המוצר הסופי.

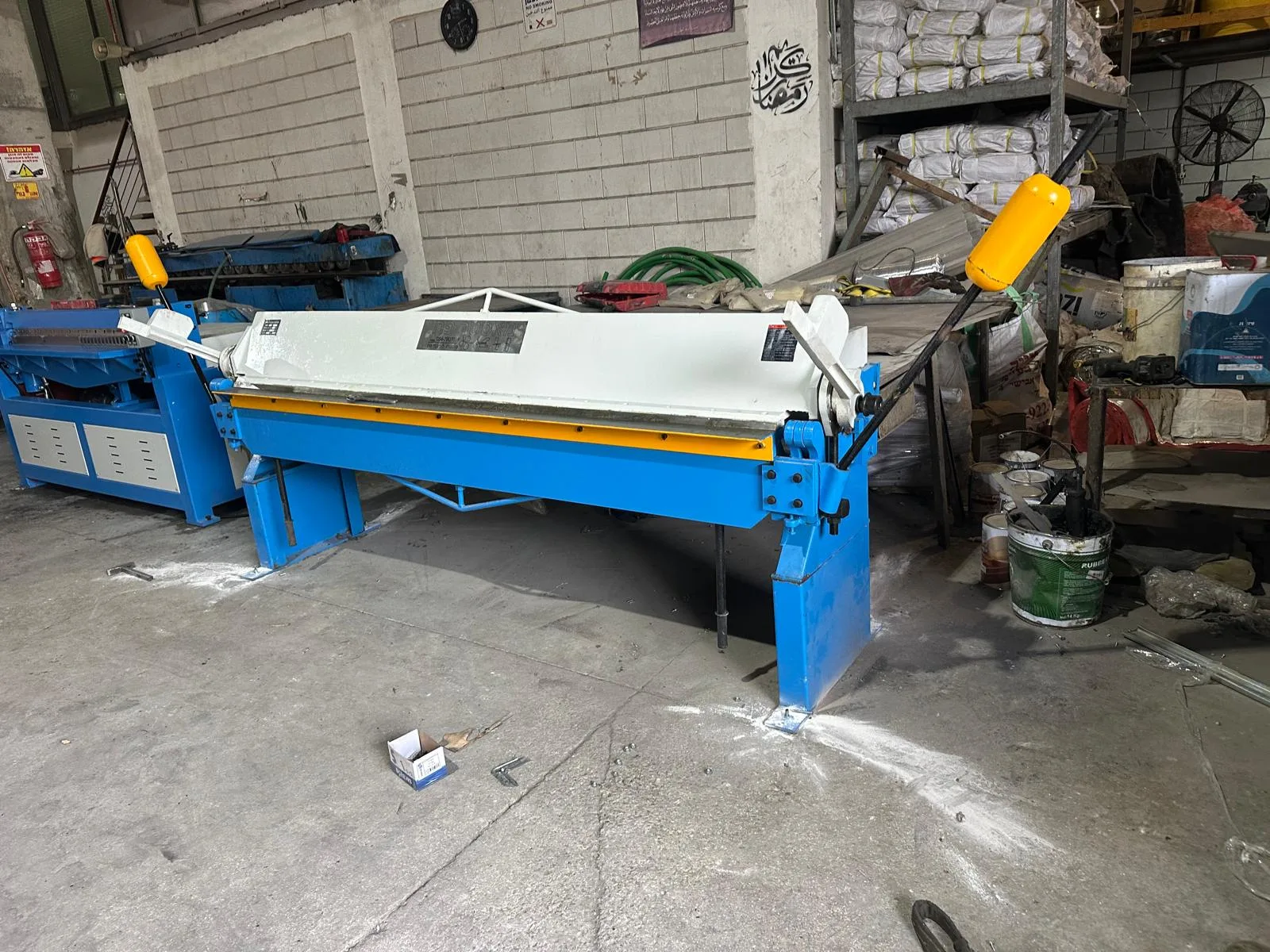

כיפוף – בתעלות מלבניות, מכונת כיפוף (ידנית או הידראולית) מעצבת את הפח לצורת ה-“L” או לצורה מרובעת מלאה, בהתאם למידות התעלה.

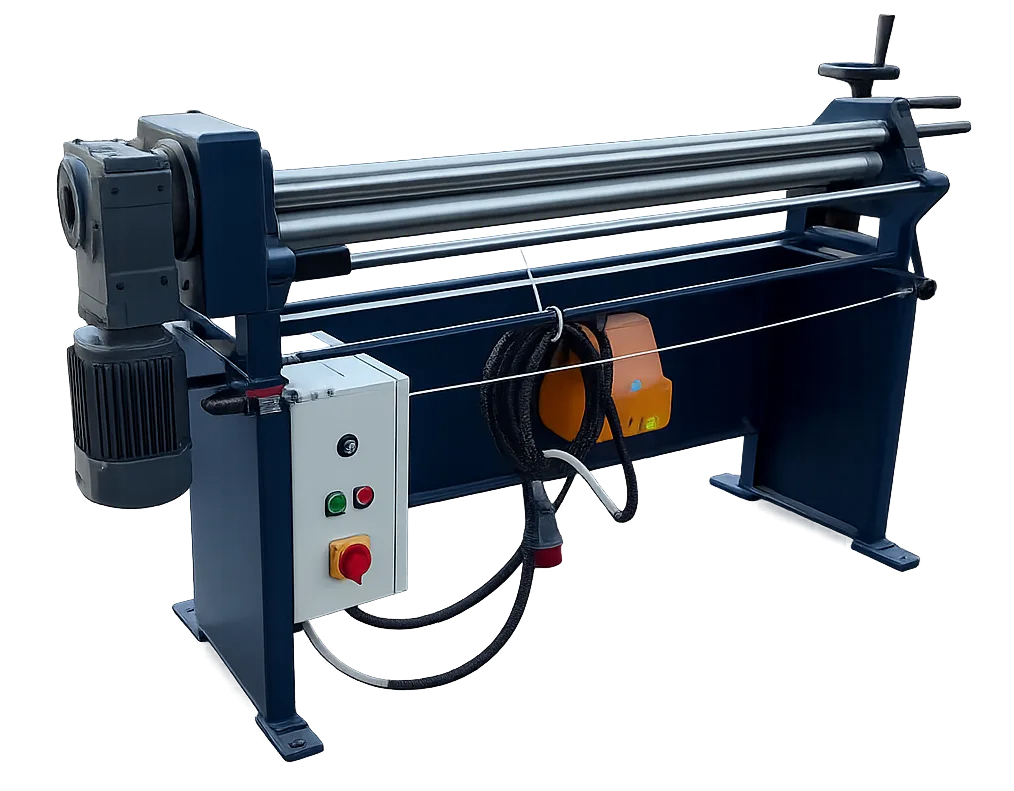

ערגול – בתעלות עגולות בעלות תפר ישר, מכונת ערגול (עם 3 או 4 גלגלות) מגלגלת את הפח השטוח לצורת גליל.

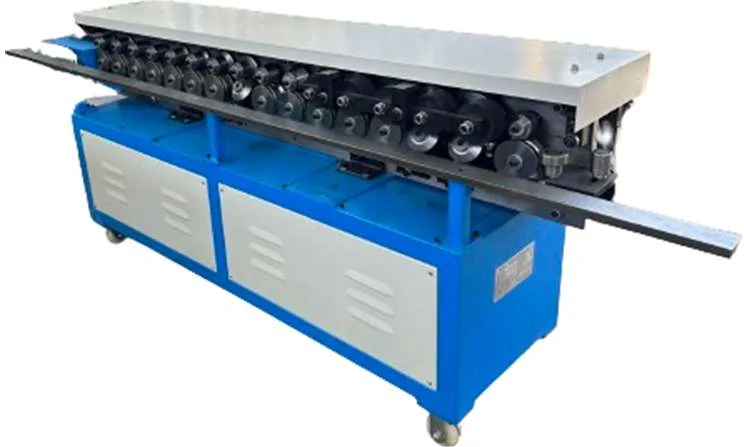

יצירת אוגנים (פלאנג') – האוגן הוא נקודת החיבור בין קטעי תעלה שונים. אוגנים משולבים (כגון TDF) שנוצרים ישירות על קצה התעלה בקו הייצור, מה שמקצר את זמן העבודה ומפחית סיכון לדליפות.

שלב 4: הרכבה וחיבור

לאחר עיצוב הרכיבים, מחברים אותם לקטע תעלה שלם – באמצעות סגירת התפר האורכי (עם מכונת סגירת תפר), ריתוך (בתעלות בעלות דרישת חוזק גבוהה), או ניטים לחיבור אוגנים. בשלב הזה גם מתקינים פתחים לאביזרים כמו מפוחים, קלפות ודמפרים, בהתאם לתכנון.

חיבור בין קטעי תעלה.

שלב 5: בדיקת איכות

לפני יציאה מהמפעל, כל תעלה עוברת ניקוי פנימי (הסרת שמנים, אבק ושבבי מתכת) ובדיקת התאמה למידות ולתקן. בקווי ייצור מתקדמים גם מבצעים בדיקות אוטומטיות לאיתור סטיות במידה או בעובי.

תעלה מלבנית לעומת תעלה עגולה וספירלית

תעלה מלבנית – הנפוצה ביותר בבנייה מסחרית, בזכות ההתאמה הטובה למרחבי תקרה ולפינות מבנה. מצריכה יותר שלבי עיבוד (זיגה, כיפוף, אוגון) ורגישה יותר לעיוותים בגדלים גדולים, ולכן זקוקה לחיזוקים נוספים.

תעלה עגולה (תפר ישר) – מיוצרת בערגול ובסגירת תפר, גמישה יותר לייצור מידות לא סטנדרטיות ולכמויות קטנות, אך רמת האוטומציה נמוכה יחסית לתעלה הספירלית.

תעלה ספירלית – מיוצרת ברציפות במכונה ייעודית שמגלגלת ומחברת רצועת פח לכדי תעלה עגולה וארוכה, כמעט ללא הפסקה. יתרונותיה הם קצב ייצור גבוה, פחות חיבורים (ומכאן פחות סיכון לדליפה), ואחידות גבוהה בין יחידות.

סיכום

כל שלב בתהליך ייצור תעלת הפח – מבחירת החומר ועד לבדיקת האיכות הסופית – דורש ציוד מדויק ומכונות איכותיות שמתאימות לסוג התעלה ולתקן הנדרש. בחירה נכונה של מכונות זיגה, חיתוך, כיפוף, לוקפורמר וערגול היא ההבדל בין קו ייצור יעיל ואמין לבין תהליך איטי ומלא בבזבוז חומר.
