שלבי הייצור של תעלה עגולה למיזוג אוויר

מבוא

תעלה עגולה היא אחת הבחירות הנפוצות במערכות מיזוג אוויר, הודות ליתרונות אווירודינמיים – התנגדות נמוכה יותר לזרימת אוויר, פחות רעש, ופחות נקודות דליפה פוטנציאליות לעומת תעלה מלבנית. בשונה מתעלה מלבנית, לתעלה עגולה יש שני מסלולי ייצור עיקריים – תעלה בעלת תפר ישר ותעלה ספירלית – וכל אחד דורש ציוד וטכניקה שונים. במאמר הזה נעבור שלב אחר שלב על תהליך הייצור של תעלה עגולה, בשני הסוגים.

שלב 1: בחירת החומר

פח מגולוון הוא החומר הנפוץ ביותר לייצור תעלות עגולות, הודות לעמידות טובה בקורוזיה ולקלות עיבוד. פלדת אל-חלד משמשת בעיקר בסביבות עם דרישות היגיינה גבוהות, כמו מפעלי מזון ובתי חולים. עובי הפח נקבע בהתאם לקוטר התעלה ולרמת הלחץ שהיא צריכה לשאת – ככל שהקוטר גדול יותר, כך נדרש עובי גבוה יותר לשמירה על יציבות.

שלב 2: חיתוך

הפח נחתך לרוחב המדויק הנדרש – רצועה ברוחב קבוע לתעלה ספירלית, או יריעה במידה מדויקת לתעלה בתפר ישר. החיתוך יכול להתבצע בגזירה מכנית (גיליוטינה) לחיתוכים ישרים ומהירים, או ב-CNC (כגון פייבר לייזר) לחיתוכים מורכבים ומדויקים יותר.

שלב 3: עיצוב הצורה העגולה

זהו השלב שבו נקבע איזה סוג תעלה עגולה מתקבל – ולכן הוא לב ההבדל בין שתי שיטות הייצור:

קודם כל צריך להעביר את קצוות התעלה במכונת לוקפורמר על מנת לייצר לה את המנעול, אשר בצורה זו נחבר את קצוות הפח אחד לשני.

תעלה בתפר ישר – מכונת ערגול, מגלגלת את יריעת הפח השטוחה לצורת גליל בקוטר הנדרש. בתום הגלגול, שני קצוות היריעה נסגרים זה לזה במכונת סגירת תפר (או גיהוץ תפר), שיוצרת חיבור אורכי אחיד לכל אורך התעלה. השיטה גמישה במיוחד לייצור קטרים לא סטנדרטיים ולכמויות קטנות.

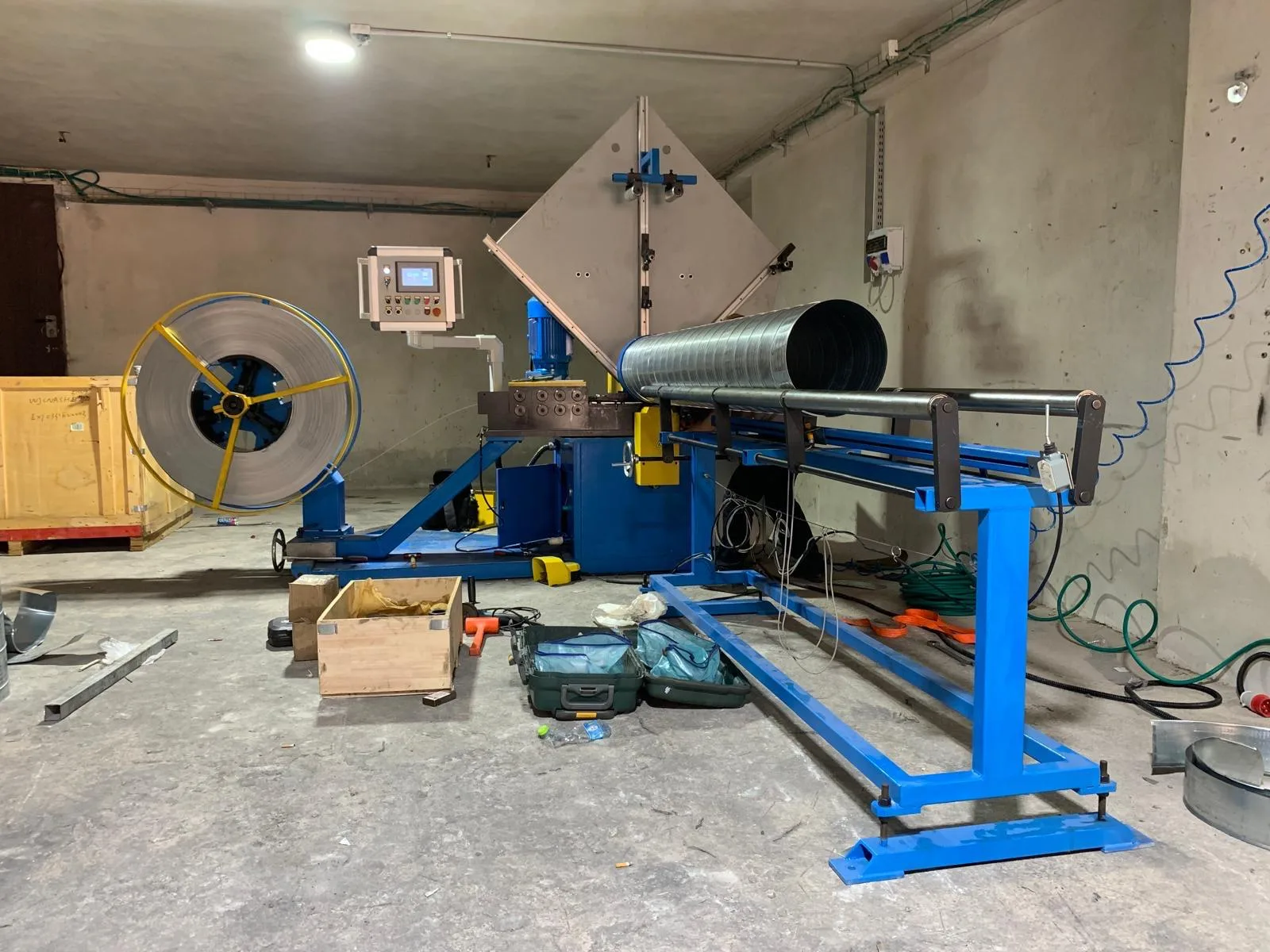

תעלה ספירלית – מכונה ייעודית (מכונת ספירקל) מזינה רצועת פח בת רוחב קבוע ברציפות, מגלגלת אותה סביב צירה, ותוך כדי הסיבוב יוצרת ומחברת תפר ספירלי שרץ לכל אורך הגליל – כמעט ללא הפסקה. השיטה מתאימה במיוחד לייצור סדרתי של תעלות ארוכות, ומייצרת פחות חיבורים ואחידות גבוהה יותר בין יחידות, אך רמת הגמישות למידות לא סטנדרטיות נמוכה יותר לעומת תעלה בתפר ישר.

שלב 4: יצירת פתחים, שטוצרים ואוגנים

לאחר עיצוב גוף התעלה, מוסיפים את רכיבי החיבור הנדרשים: שטוצרים – חיבורי הסתעפות בקוטר קטן, הנוצרים במכונה ייעודית; אוגנים (פלאנג') לחיבור בין קטעי תעלה; ובמקרה הצורך, גם עיצוב לצורה אובלית – מתיחה של התעלה העגולה לצורה שטוחה יותר, כשיש מגבלת גובה תקרה שאינה מאפשרת קוטר עגול מלא.

שלב 5: הרכבה וחיבור

קטעי התעלה מחוברים זה לזה בעזרת שטוצרים, ניטים או ריתוך נקודתי, בהתאם לדרישת החוזק של הפרויקט. בתעלות דו-דופן, כמו ארובות, מבצעים גם גיהוץ תפר נוסף להשלמת האיטום בין השכבות.

שלב 6: בדיקת איכות

לפני יציאה מהמפעל, כל תעלה נבדקת להתאמת קוטר אחיד לכל אורך הגליל, לאטימות התפר האורכי או הספירלי, ולניקוי פנימי משאריות חומר ושבבי מתכת. בקווי ייצור מתקדמים מבוצעות גם בדיקות אוטומטיות לאיתור סטיות במידה.

סיכום

ייצור תעלה עגולה עובר משלב בחירת החומר וחיתוכו, דרך עיצוב הצורה העגולה – בתפר ישר או בשיטה ספירלית – ועד להוספת אוגנים, שטוצרים ובדיקת איכות סופית. הבחירה בין תפר ישר לספירלי תלויה בעיקר בנפח הייצור ובגמישות הנדרשת למידות לא סטנדרטיות. בשני המקרים, איכות המכונות – ערגול, ספירקל, סגירת תפר ולוקפורמר – היא שקובעת את הדיוק, האטימות והעמידות של המוצר הסופי.
